日本三豐MITUTOYO廣州代理，日本三豐量具總代理，三豐量具中國總代理 三豐總代理，三豐中國一級代理商--------Roundtest （圓度、圓柱形狀測量儀）RA-220
211系列-圓度測量儀
日本三豐品牌 MITUTOYO 211-642A 形狀測量儀

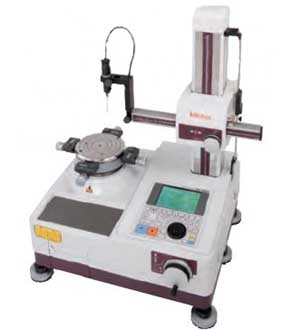

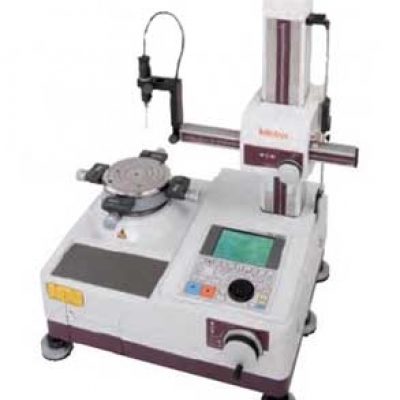

RA-220為小型手動式圓度、圓柱形狀測量儀。
特點：
1、分析能力極佳，操作簡易。
2、裝有X/Z軸微調裝置。
3、刻度設置在Z軸內。
4、備有內徑/外徑連續測量功能。
5、具備DAT（數顯調節臺）功能。
6、采用寬量程檢出器。
7、機型小巧，精度極高（裝有優質氣浮軸承）
技術參數：
旋轉工作臺
回轉精度
徑向：（0.04+6H/10000）µm H為測量高度
軸向：（0.04+6X/10000）µm X為測量半徑
旋轉速度：6rpm
工作臺有效直徑：Φ150mm
最大調心幅度：±3mm
最大調水平幅度：±1°
最大測量直徑：Φ280mm（Φ380mm：當檢測器的變?yōu)榇怪狈较驎r，只能測量50mm以下的樣本）
最大工件直徑：Φ470mm
臺面最大承重：25kg
垂直軸（Z軸）
垂直移動：280mm
直線度（窄范圍）：0.2µm/20mm
直線度（全范圍）：0.5µm/100mm
與轉臺軸的平行度：0.5µm/100mm
最大檢測高度：離旋轉工作臺280mm
最大檢測深度：100mm（最小內徑：Φ30mm）
水平臂（X軸）
水平移動：165mm（包括工作臺旋轉中心25mm的突出量）
測針和測頭
測量范圍：±1000µm（±30%）
測力：70-100mN
標準測頭：12AAB681，硬質合金球，Φ1.6mm
測量方向：雙方向
測頭角度調整：±45°（帶刻度）
數據分析器：
處理器：內置
數據分析項：圓度，同軸度，同心度，平面度，徑向圓周跳動，軸向圓周跳動，與軸的垂直度，與平面的垂直度，厚度偏差，圓柱度
用于圓度評估的參考圓：LSC,MZC,MIC,MCC
記錄器：內置行式熱敏打印機（外部打印機：選件）
記錄的放大倍率：X5,X10,X20,X50,X100,X200,X500,X1k, X2k, X5k, X10k, X20k, X50k, X100k,X200k（15級）
粗糙度成分的降低：低通濾波器，帶通濾波器
濾波類型：2CR-75%,2CR-50%,2CR-75%（相對校正），2CR-50%（相位校正），高斯濾波器、濾波器關斷
截止值：15upr,50upr,150upr,500upr,15-150upr,15-500upr,50-500up
測量段數：1、橫截面1到5：圓度，同軸度，平面度
2、橫截面1到3：徑向圓周跳動，與軸的垂直度
3、橫截面2：同心度，厚度偏差，平行度
4、橫截面3：與平面的垂直度
5、橫截面3到5：圓柱度
空氣補給：
氣壓： 390kpa
耗氣量：30L/min
電源： 100V AC-240V AC,50/60Hz
尺寸（W×D×H）：450×360×636mm
重量：151kg（主機），2kg（空氣調節機）
選件：
211-032：定心卡盤（外徑：1-79mm，內徑：16-69mm）
211-014：三爪卡盤（外徑：2-78mm，內徑：25-68mm）
211-031：微型卡盤（外徑： 0.1-10mm）
211-061：套爪卡盤（外徑：0.5-10mm）
356038：用于測量較低工件的輔助臺
211-045：倍率校正規
997090：校準用套裝量塊
12AAH320：X軸制動
178-025：防震臺
耗材：
12AAH181：打印紙 10卷/套
358592：空氣過濾器濾芯 1件/套
358593：空氣調節器調節件 10件/套
性能參數：
型號
RA-220
貨號
211-642,211-642K,211-642A,211-642D,211-642E,211-642DC,211-642C
貨號（mm/inch）
211-643A,211-643D,211-643E,211-643DC
*為區分交流電源電纜，在貨號后加上以下后綴：A適于UL/CSA,C適于臺灣地區，D適于CEE,E適于BS,K適于EK，無后綴適于JIS/100V
尺寸圖片：單位
