日本三豐MITUTOYO廣州代理，日本三豐量具總代理，三豐量具中國總代理 三豐總代理，三豐中國一級代理商--------Formtracer Extreme (超級表面粗糙度/輪廓測量裝置) CS-H4000CNC
525系列-CNC形狀測量儀

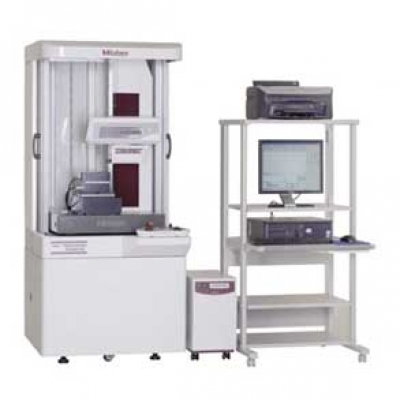

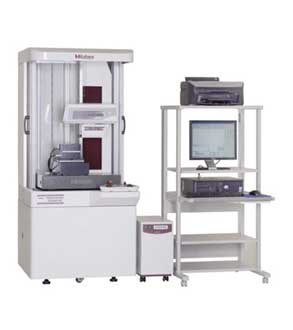

日本三豐品牌 MITUTOYO 525-752 表面粗糙度測量儀
特點：
1、高精度測針型CNC表面測量儀可以同時進行表面粗糙度和形狀/輪廓的測量。
2、X1和Z2軸的最大驅動速度分別為40mm/s和200mm/s，可以高速定位，從而提高了多重輪廓/多工件測量的效率。
3、X1和Z1軸上裝有三豐激光全息光柵尺，從而可以實現高分辨率（X1軸分辨率：6.25nm,Z1軸分辨率：4nm/8nm）的輪廓/形狀測量、表面粗糙度的測量和批次測量。
4、Z1軸檢測器采用主動控制方式，減少Z1軸動態測力變化的同時擴展了測量范圍。
5、Z1軸檢測器集成了防碰撞安全裝置，當儀器主體與工件或夾具發生碰撞時，檢測裝置可以自動停止工作。
6、帶有Y軸工作臺的型號，可沿Y軸進行多工件定位，從而增加了多工件測量范圍。
7、提供易于操作的遙控箱，用戶可以通過這兩個操縱桿選擇合適的軸進行移動。在按鍵上標有易于理解的圖形顯示軸的選擇狀態。
8、通過USB端口與數據處理/分析裝置（選件）進行信息交換。
技術參數：
X1軸
測量范圍：100mm
分辨率：0.00625µm
檢測方法：激光全息光柵尺
驅動速度：最大40mm/s（CNC模式） 0-40mm/s（操縱桿控制模式）
測量速度：0.02-0.2mm/s(表面粗糙度)
0.02-2mm/s（形狀/輪廓）
測量方向：向前/向后
直線度： （0.05+0.0003L）µm
指示精度（20℃）：±（0.16+0.001L）µm L為驅動長度
Z1軸：
測量范圍： 12mm
分辨率：0.001µm
測針上/下運作：弧形運動
檢測方法：激光全息光柵尺
指示精度（20℃）：±（0.07+I0.02HI）µm H為測量高度
測力：4mN
跟蹤角度：向上60°，向下60°（取決于表面粗糙度）
測針針尖（球型測針）：鉆石，角度：40°，半徑5µm （半徑：0.25mm，藍寶石）
測針方向：向下
Z2軸（立柱）
測量范圍： 300mm
分辨率：0.05µm
檢測方法：反射型線性編碼器
驅動速度：最大200mm/s（CNC模式） 0-50mm/s（操縱桿控制模式）
基座尺寸：（W×D）:600×550mm
基座材料：花崗巖
Y軸*
測量范圍：100mm
分辨率：0.05µm
檢測方法：反射型線性編碼器
驅動速度：最大80mm/s（CNC模式） 0-50mm/s（操縱桿控制模式）
臺面最大承重：50Kg
直線度：1.0µm/100mm
定位精度：±1µm *僅適用于525-753，525-754
基座尺寸：（W×D×H）:600×570×992mm(主機)
重量：190kg(主機)
軟件選件：
FORMTRACEPAK V5
使用該軟件可以控制馬達驅動的Y軸工作臺和旋轉臺選件，從而實現自動測量。使用該軟件還可以進行輪廓評估，這項評估包括對級差，角度，深度，面積和其他基于表面粗糙度數據的特性進行分析。另外，還可以通過設置打印格式建立原始檢測證書，以適應不同的需求。
性能參數：
型號
CS-H4000CNC
CS-H4000CNC
貨號
525-751*
525-753*
貨號
525-752*
525-754*
X1軸測量范圍
200mm
200mm
Z2軸垂直移動
300mm
300mm
Y軸工作臺裝置
---
已安裝
а軸裝置
---
已安裝
*為區分交流電源電纜，在貨號后加上以下后綴：
A適于UL/CSA,D適于CEE,E適于BS,DC適于中國，K適于EK，無后綴適于JIS/100V
測針：
