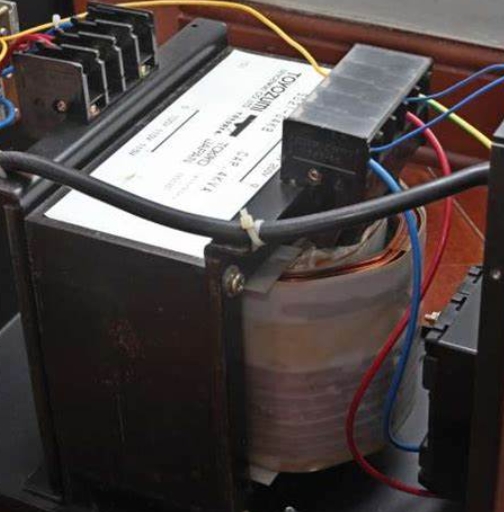

toyozumi 豐澄 變壓器 SD52-200A2 SD52-500A2 接觸端子螺釘壓板
2025-06-23 18:32:28
fujino
變壓器
SD52-100A2
SD52-200A2
SD52-300A2
SD52-500A2
單相復卷50/60Hz
耐電壓AC2kV
適用規(guī)格1kVA小于等于JIS C-6436、1kVA大于JIS C-5310/6436
100VA～500VA 表示A種絕緣（溫度上升60℃以下kVA～5kVA 表示B種絕緣（溫度上升80℃以下）
帶1次-2次間靜電屏蔽
RoHS不含指令對象10物質(zhì)
SD52 關(guān)于系列的配線、連接
每端子螺釘最多連接2根。
壓接端子請使用帶絕緣或絕緣管，確保絕緣距離。
直接連接電線時，請將電線的覆膜剝離長度切成比墊圈的寬度長1～2毫米左右，插入電線覆膜直至接觸端子螺釘壓板。連接兩根電線時，請使用相同尺寸的電線插入端子螺釘?shù)膬蓚?cè)，并按規(guī)定的扭矩切實擰緊。
