數據記錄器開關和掃描記錄系統EX12xx系列
銷售結束
它非常適合構建高度自由度的評估和檢測設備。
理想的開發和生產過程中的性能/功能評估，檢測系統的構建
各種開關相結合，可控制測試信號切換，開/關，掃描順序和數據采集
開關設置和掃描測量的順序設置可以在Web上進行
非常感謝您繼續贊助VTI Instruments產品。
我們現在要在A＆D完成銷售VTI Instruments產品。
在此之后，請聯系以下人員以獲得對VTI儀器產品的支持和查詢。
我們想要求您繼續支持VTI Instruments產品。
截至2016年12月底，A＆
D有限公司和三EI儀器公司將負責交付訂單。
目錄
EX1200產品規格
DAQ應用程序集合
特點
各種測量對象
直流電壓，直流電流，交流電壓（真有效值），交流電流（真有效值），頻率，周期，2線電阻，4線電阻，熱電偶（J，K，T，E，S，R ，B，N），RTD，熱敏電阻，數字I / O 16通道（TTL電平）
通過網頁設置序列
各種設定，順序設定等
各種I / O卡
多路開關（高壓（1kV），通用）
單開關（大電流（16 A），通用）
矩陣開關（電壓，通用）
頻率計數器·電平判斷比較器
頻率計數器·數字輸入/輸出
數字輸入/輸出
電壓，電流任意波形輸出
可編程負載/傳感器模擬器
同軸樹形開關（RF> 3 GHz，RF> 26.5 GHz）
高精度和高穩定性測量成為可能
自我校準功能
連接輸入信號線的內置儀器校準
LXI標準A級設備
通過LAN連接，可以實現設備之間的時間同步
與LXI觸發器總線連接實現高精度同步
網絡連接
10/100 Base-T以太網
開關和掃描記錄系統EX12xx系列規格 藤野代理日本AND 愛安德 數據記錄器開關和掃描記錄系統EX12xx系列
測量積分時間167μs至2 s
請參閱EX1200產品規格
直流電壓準確度
100 mV范圍：0.005％范圍（1年精度23°C±5°C）
10 V范圍：0.001％范圍（1年精度23°C±5°C）
直流電壓（60 Hz / 50 Hz）測量間隔
（5.9 / 4.9）次/秒（6?位）
（59/49）次/秒（5?位）
（599/499）次/秒（4?位）
交流電壓（真有效值）準確度
100 mV（10 Hz至20 KHz）范圍：0.04％范圍（1年精度23°C±5°C）
300 V（10 Hz至20 KHz）范圍：0.09％RANGE（1年精度23°C±5°C）
交流電壓（測量間隔）
慢速（3 Hz至300 kHz）：3次/秒
MEDEUM（20 Hz至300 kHz）：20次/秒
| 積分時間 （PLC） | 光圈時間 | 決議 | |
|---|---|---|---|
| 60赫茲 | 50赫茲 | ||
| 10 | 167毫秒 | 200毫秒 | 6?數字 |
| 1.0 | 16.7毫秒 | 20毫秒 | 5?數字 |
| 0.1 | 1.67毫秒 | 2毫秒 | 4?數字 |
| <0.01 | 0.167毫秒 | 0.2毫秒 | 3?位數字 |

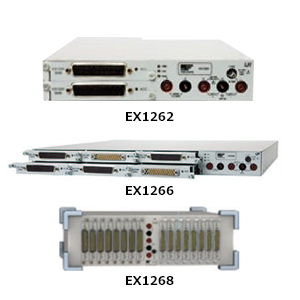

大型機，交換機/卡規格
請參閱EX1200產品規格
主機架（數字萬用表，存儲卡盒）
多路復用器（一對多）交換機
矩陣（多對多）開關，高頻開關
高壓開關，大電流開關
數字I / O，比較器
（D / A）模擬量輸出端子塊
EX10xxA系列是VTI Instruments的產品。在VTI Instruments的技術支持下，它僅在日本銷售。
http://www.vtiinstruments.com/多輸入通用數據記錄系統
只需在PC上安裝集成式軟件EXLab，并將EX10xxA主機連接到LAN，就可以輕松構建多輸入通用數據記錄系統。
每個主體1 kS / s（48 ch）的并聯操作是可能的。
電壓，電流，有效值，電阻燈泡，電位器，熱電偶，應變，電阻值，4至20 mA，頻率
應用 藤野代理日本AND 愛安德 數據記錄器開關和掃描記錄系統EX12xx系列
可以構建信號，電源等設置條件的切換和多通道數據測量的順序控制，可以構建專用于每個站點的測試系統的構建。

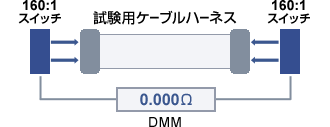

電纜線束測試
執行160個導聯的電導率檢查。

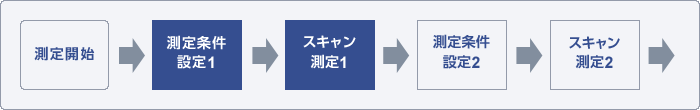

測量條件設定1
將DMM設置為4線電阻測量模式
通過兩端的160：1開關連接到DMM
掃描測量1
切換每個通道的開關，并將電纜的兩端順序連接到DMM
進行4線電阻測量并在PC上記錄結果
主要應用 藤野代理日本AND 愛安德 數據記錄器開關和掃描記錄系統EX12xx系列
通用信號切換，RF信號選擇，電源切換
溫度監視器，控制監視器
線束測試，電池測試等
